Die IVT-Serie – Präzision und Sicherheit für Hochvolt-Systeme

Kontakt

Die IVT-Serie

Ob Basic oder Pro: Unsere Plattform deckt alle Anforderungen moderner HV-Systeme ab

 Feature IVT-S IVT 3 Base IVT 3 Pro
Current Measurement ✓ ✓ ✓
Voltage Measurement ✓ – ✓
Insulation monitoring – – ✓
Temperature Measurement ✓ ✓ ✓
Functional Safety Compliance – ✓ ✓
Diagnostic functionality CAN UDS UDS
Communication CAN 2.0 a CAN 2.0 a/b CAN 2.0 a/b
Sleep mode – ✓ ✓
Supply Voltage  12 / 24 V 12 V 12 / 24 V

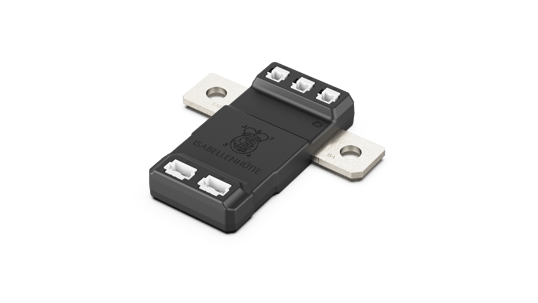

IVT-S

IVT-S

Hochpräzises Shunt-basiertes Strom- und Spannungsmessgerät. Die kontinuierliche Strommessung deckt einen Messbereich von bis zu +/- 2.500 A ab und kann um bis zu 3 Spannungs- messkanälen (nom. 1000 V) erweitert werden.

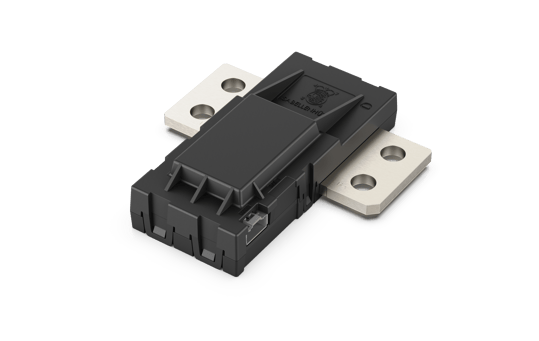

IVT-3-Base

IVT 3 Base

Die Base-Variante basiert auf einem Plattformkonzept. Dies ermöglicht eine flexible Anpassung an verschiedene Anwendungsfälle. Der IVT 3 Base wurde gemäß ISO 26262 (Straßenfahrzeuge – Funktionale Sicherheit) entwickelt.

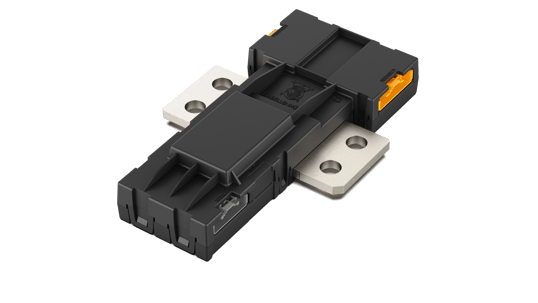

IVT-3 pro U6

IVT 3 Pro

Die Pro-Variante ist eine Weiterentwicklung des IVT 3 Base und verfügt zusätzlich über eine zweistufige aktive Isolationsüberwachung (IMD) sowie wahlweise 3 oder 6 Spannungskanäle.

IVT 3 PRO: Hochpräzises Strommesssystem für aktive Isolationsüberwachung

NEU: Isolationsfehlererkennung auch bei 0 V – bevor das Relais schließt

Das Strommesssystem IVT 3 Pro wurde speziell für die Überwachung von Hochvoltsystemen in Nutzfahrzeugen, Land- und Baumaschinen entwickelt.

Mit dem IVT 3 Pro erhalten Sie einen 3-in-1-Sensor, der präzise Strommessung, HV-Spannungsmessung und zweistufige aktive Isolationsüberwachung in einem einzigen CAN-Modul vereint.

Produkt-Highlights

  • Nennstrombereich: +/- 1.000 A
  • Genauigkeit: 0,4 % + 100 mA
  • Temperaturbereich: −40 °C bis +125 °C
  • Galvanische Trennung: bis 1.000 V*
  • CAN 2.0 a/b Kommunikation
  • 3 oder 6 Spannungskanäle
  • Versorgung: 12 V oder 24 V
  • Zweistufige aktive Isolationsüberwachung (IMD)
  • Temperaturmessung direkt am Shunt-Hotspot
  • Optionaler Sleep Modus
  • Detektion eines Isolationsfehlers auf Batterie und Fahrzeugseite in <5s
  • erhöhte Systemsicherheit in PDU, BDU, BJB & Ladeboxen

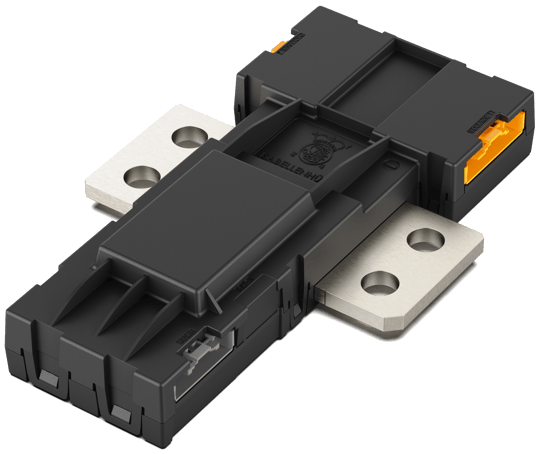

IVT-3-1K-I-U6-CAN-12+24_sm

Warum Sie sich für den IVT 3 Pro entscheiden sollten

Vereinfachte Systemarchitektur

Ein Sensor liefert Strom, Spannung und Isolation –
über eine CAN Schnittstelle.

Voll integrierbar für funktionale Sicherheit

Shunt basierte Strommessung nach ASIL C sowie 3 oder 6 HV-Spannungseingänge gemäß ASIL B – passgenau für Safety Konzept & OEM Anforderungen.

Präzise Werte für Ihre Algorithmen

Erweiterte Diagnose über unified diagnostic service (UDS) liefert Strom und Spannungsdaten mit hoher Genauigkeit für BMS, SoC/SoH und Diagnosefunktionen.

Erhöhte elektrische Sicherheit

Dank der Erkennung von Isolationsfehlern auch bei 0 V erhalten Sie klare und stabile Messergebnisse – auch in 0 V Phasen der HV Architektur.

Ideal für diese Anwendungen

Wo Sicherheit, Robustheit und präzise HV Messung entscheidend sind

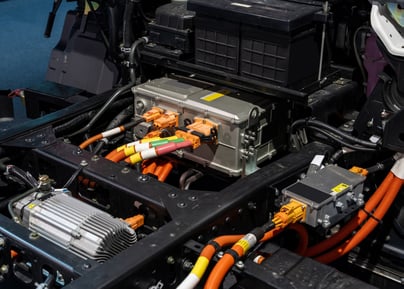

Wechselrichter für Elektro-Lkw

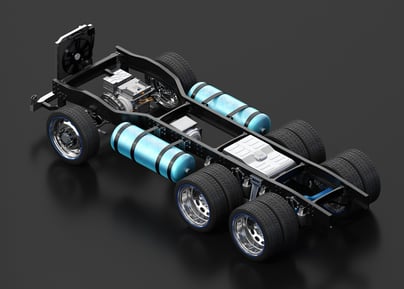

Brennstoffzellen

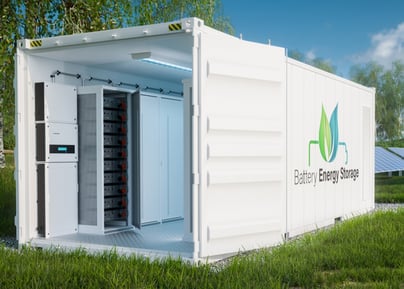

Energiespeicher
Ladestation für Elektrofahrzeuge auf einem Hintergrund eines landwirtschaftlichen Traktors

Haben wir Ihr Interesse geweckt?

Unsere Expert:innen beraten Sie gerne zu Integration, Safety Konzepten und Applikationen.

Kontakt mehr erfahren
