Anwendung

LED-Scheinwerfer

Die Strommessung für Beleuchtungssysteme in Fahrzeugen ist notwendig, um die Lichtleistung zu überwachen, die Zuverlässigkeit bzw. Verkehrssicherheit zu erhöhen, die Einhaltung von Standards zu gewährleisten und die Effizienz zu optimieren. Unsere hochpräzisen Shunt-Lösungen sorgen für eine verlässliche Überwachung bei höheren Strömen und wenig Ampere.

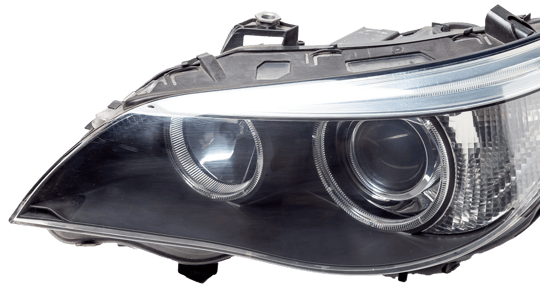

Schweinwerfer Nahaufnahme freigestellt

Optimierte Strommessung für moderne LED-Scheinwerfer

Mit zunehmender Komplexität moderner Beleuchtungssysteme wird die Shunt-basierte Strommessung für Automobilzulieferer unverzichtbar. Sie ermöglicht eine präzise Lichtsteuerung, schützt LEDs vor Überlastung, steigert die Energieeffizienz und unterstützt smarte Lichtfunktionen – für mehr Sicherheit, bessere Sicht und eine längere Lebensdauer im Fahrzeug.

Präzisions-Shuntwiderstände für höchste Genauigkeit

LED-Beleuchtung_Automotive

Durch die Umstellung von Xenon- und Halogenscheinwerfern auf LED-Systeme (bis zu mehreren hundert LEDs) zur Einzelansteuerung und komplexen Projektion werden immer höhere Ströme und Genauigkeiten benötigt. Dennoch werden hier im Vergleich zu vielen anderen Anwendungen nur wenige Ampere benötigt und die typischen Baugrößen liegen zwischen 0603 und 1206.

Für diese Anwendung empfehlen wir folgende Shuntwiderstände:



Kompakte Baugrößen

Standard SMD-Baugrößen von 0603 bis 1206 verfügbar.

Effizienz &
Leistung

Erfüllung der Anforderungen an höhere Ströme und Genauigkeiten mit wenigen Ampere.

Hohe
Präzision

Optimierte Strommessung für präzise Einzelansteuerung und komplexe Projektion von LEDs.

produkte

Unsere Produkte für Ihre LED-Scheinwerfer

Sollten Sie hier kein passendes Produkt für Ihre Anforderungen finden, kontaktieren Sie uns.

CMK Resistor

2-Leiter-Widerstand für mittlere Leistungsanforderungen. Niedriger TK <50ppm/K für den gesamten Wertebereich.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 1206
Power (Watt): 0.5 - 4
Tol (%): 1.00 - 5.00
Res (Ohm): 0.005 - 0.1
Details PDF

CMP Resistor

2-Leiter-Widerstand für mittlere Leistungsanforderungen. Niedriger TK <50ppm/K für den gesamten Wertebereich.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 2010
Power (Watt): 1 - 2
Tol (%): 1.00 - 5.00
Res (Ohm): 0.01 - 0.5
Details PDF

CMS Resistor

2-Leiter-Widerstand für mittlere Leistungsanforderungen. Niedriger TK <50ppm/K für den gesamten Wertebereich.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 2512
Power (Watt): 2 - 2.5
Tol (%): 1.00 - 5.00
Res (Ohm): 0.01 - 0.5
Details PDF

FMH-K Resistor

Strombrücke / Jumper. Massive Bauweise als Metallplatte. Ideal für Hochlastanwendungen bis 26 A.

Produktbereich: Widerstand
Size: 0603
Power (Watt): 0.135
Res (Ohm): 0.0002
Details PDF

FMK Resistor

2-Leiter Widerstand. Niedrige Widerstandswerte <= 6 mΩ. Guter TK. Massive Bauweise als Metallplatte. Hohe Pulsbelastung.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 1206
Power (Watt): 1 - 3.5
Tol (%): 1.00 - 10.0
Res (Ohm): 0.002 - 0.006
Details PDF

FMP Resistor

2-Leiter Widerstand. Niedrige Widerstandswerte <= 6 mΩ. Guter TK. Massive Bauweise als Metallplatte. Hohe Pulsbelastung.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 2010
Power (Watt): 1 - 3.5
Tol (%): 1.00 - 5.00
Res (Ohm): 0.002 - 0.006
Details PDF

SMK Resistor

2-Leiter-Widerstand mit großen Lötpads. Sehr Leistungsstark. Größte Auswahl an Widerstandswerten bis 500 mΩ.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 1206
Power (Watt): 1 - 1.5
Tol (%): 1.00 - 5.00
Res (Ohm): 0.008 - 0.5
Details PDF

SMP Resistor

2-Leiter-Widerstand mit großen Lötpads. Sehr Leistungsstark. Größte Auswahl an Widerstandswerten bis 1000 mΩ.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 2010
Power (Watt): 2 - 3
Tol (%): 0.500 - 1.00
Res (Ohm): 0.005 - 1
Details PDF

SMS Resistor

2-Leiter-Widerstand mit großen Lötpads. Sehr Leistungsstark. Größte Auswahl an Widerstandswerten bis 1000 mΩ.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 2512
Power (Watt): 3 - 5
Tol (%): 0.500 - 5.00
Res (Ohm): 0.005 - 1
Details PDF

SMT Resistor

2-Leiter-Widerstand mit großen Lötpads. Sehr Leistungsstark. Größte Auswahl an Widerstandswerten bis 4.7 mΩ.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 2817
Power (Watt): 5 - 7
Tol (%): 0.500 - 5.00
Res (Ohm): 0.003 - 4.7
Details PDF

VMK Resistor

2-Leiter-Widerstand. Standard-Lötpad-Geometrie. Sehr niedriger TK <20ppm/K für den gesamten Wertebereich. Hohe Dauerbelastung. Breites Spektrum an Widerstandswerten bis 470 mΩ.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 1206
Power (Watt): 1 - 1.5
Tol (%): 1.00 - 5.00
Res (Ohm): 0.01 - 0.47
Details PDF

VMP Resistor

2-Leiter-Widerstand. Standard-Lötpad-Geometrie. Sehr niedriger TK <20ppm/K für den gesamten Wertebereich. Hohe Dauerbelastung. Breites Spektrum an Widerstandswerten bis 1000 mΩ.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 2010
Power (Watt): 2 - 3
Tol (%): 1.00 - 5.00
Res (Ohm): 0.005 - 1
Details PDF

VMS Resistor

2-Leiter-Widerstand. Standard-Lötpad-Geometrie. Sehr niedriger TK <20ppm/K für den gesamten Wertebereich. Hohe Dauerbelastung. Breites Spektrum an Widerstandswerten bis 1000 mΩ.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 2512
Power (Watt): 3 - 4
Tol (%): 1.00 - 5.00
Res (Ohm): 0.005 - 1
Details PDF
