Anwendung

Zonale Steuergeräte

Strommessung für Steuergeräte

Zonale Steuergeräte optimieren die Steuerung und Verwaltung der elektronischen Komponenten in modernen Fahrzeugen durch die Integration mehrerer Steuergeräte in zonale Einheiten. Diese innovative Lösung reduziert die Komplexität und Kosten der Fahrzeugherstellung und gewährleistet eine effiziente Kommunikation über zentrale Schnittstellen.

Die Isabellenhütte besitzt ein breites Portfolio an Shunt-Widerständen zur Überwachung und zum Schutz der Komponenten innerhalb der zonalen Steuergeräte.

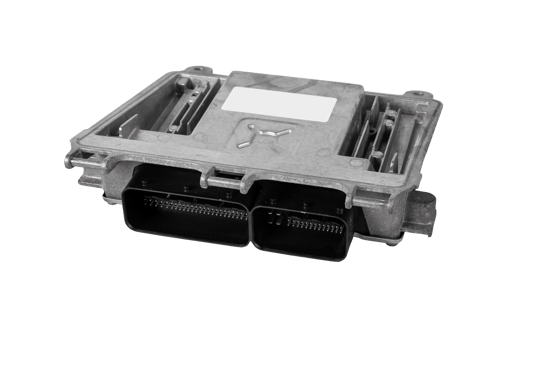

Steuereinheit Nahaufnahme freigestellt

Effiziente Fahrzeugsteuerung durch Zonale Steuergeräte

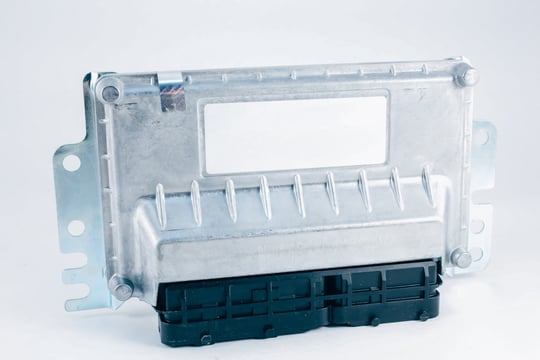

Steuergerät eines Autos auf weißem Hintergrund

Die shuntbasierte Strommessung ist unerlässlich für moderne zonale Steuergeräte, da sie eine präzise Lastüberwachung, Schutzfunktionen, Energieeffizienz und Diagnosemöglichkeiten ermöglicht. Sie trägt maßgeblich zur Sicherheit, Zuverlässigkeit und Optimierung des Bordnetzes in modernen Fahrzeugen bei.

Mit unserem breiten Portfolio an Shunt-Widerständen sind wir Ihr kompetenter Partner für die Umsetzung anspruchsvollster Strommesslösungen.

Hohe
Präzision

Bauteile mit geringen Initialtoleranzen ab 0,5%.

Hohe Langzeitstabilität

Geringer Drift über die gesamte Lebensdauer.

Höchste Zuverlässigkeit

Niedrige Fehlerraten und hohe Pulsbelastbarkeit.

produkte

Unsere Produkte für Ihre zonalen Steuergeräte

Sollten Sie hier kein passendes Produkt für Ihre Anforderungen finden, kontaktieren Sie uns.

BVB Resistor

4-Leiter-Widerstand aus Verbundmaterial. Ideal für den Einsatz auf DCB und FR4 Platzsparende Bauart.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 2725
Power (Watt): 3 - 12
Tol (%): 1.00
Res (Ohm): 0.0002 - 0.005
Details PDF

BVE Resistor

2-Leiter-Widerstand aus Verbundmaterial. Sehr niedrige Widerstandswerte. Große Anschlusskontakte für hohe Ströme.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 5930
Power (Watt): 4 - 15
Tol (%): 1.00 - 5.00
Res (Ohm): 0.0001 - 0.003
Details PDF

BVN Resistor

4-Leiter-Widerstand aus Verbundmaterial. Ideal für den Einsatz auf DCB und FR4. Platzsparende Bauart.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 1216
Power (Watt): 3 - 10
Tol (%): 1.00 - 5.00
Res (Ohm): 0.0003 - 0.003
Details PDF

BVR Resistor

4-Leiter-Widerstand aus Verbundmaterial. Ideal für den Einsatz auf DCB und FR4. Sehr niedrige Widerstandswerte.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 4026
Power (Watt): 5 - 12
Tol (%): 1.00 - 5.00
Res (Ohm): 0.0002 - 0.003
Details PDF

BVS Resistor

2-Leiter-Widerstand aus Verbundmaterial. Sehr niedrige Widerstandswerte. Große Anschlusskontakte für hohe Ströme.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 3920
Power (Watt): 2.5 - 12
Tol (%): 1.00 - 5.00
Res (Ohm): 0.0001 - 0.005
Details PDF

BVT Resistor

2-Leiter-Widerstand aus Verbundmaterial. Sehr niedrige Widerstandswerte. Große Anschlusskontakte für hohe Ströme.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 2512
Power (Watt): 1.5 - 10
Tol (%): 1.00 - 5.00
Res (Ohm): 0.0002 - 0.0068
Details PDF

BVZ Resistor

2-Leiter-Widerstand aus Verbundmaterial. Ideal für den Einsatz auf DCB. Platzsparende Bauart.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 4026
Power (Watt): 5 - 13
Tol (%): 1.00 - 5.00
Res (Ohm): 0.000525 - 0.003
Details PDF

CMK Resistor

2-Leiter-Widerstand für mittlere Leistungsanforderungen. Niedriger TK <50ppm/K für den gesamten Wertebereich.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 1206
Power (Watt): 0.5 - 4
Tol (%): 1.00 - 5.00
Res (Ohm): 0.005 - 0.1
Details PDF

CMP Resistor

2-Leiter-Widerstand für mittlere Leistungsanforderungen. Niedriger TK <50ppm/K für den gesamten Wertebereich.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 2010
Power (Watt): 1 - 2
Tol (%): 1.00 - 5.00
Res (Ohm): 0.01 - 0.5
Details PDF

CMS Resistor

2-Leiter-Widerstand für mittlere Leistungsanforderungen. Niedriger TK <50ppm/K für den gesamten Wertebereich.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 2512
Power (Watt): 2 - 2.5
Tol (%): 1.00 - 5.00
Res (Ohm): 0.01 - 0.5
Details PDF

FMK Resistor

2-Leiter Widerstand. Niedrige Widerstandswerte <= 6 mΩ. Guter TK. Massive Bauweise als Metallplatte. Hohe Pulsbelastung.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 1206
Power (Watt): 1 - 3.5
Tol (%): 1.00 - 10.0
Res (Ohm): 0.002 - 0.006
Details PDF

FMP Resistor

2-Leiter Widerstand. Niedrige Widerstandswerte <= 6 mΩ. Guter TK. Massive Bauweise als Metallplatte. Hohe Pulsbelastung.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 2010
Power (Watt): 1 - 3.5
Tol (%): 1.00 - 5.00
Res (Ohm): 0.002 - 0.006
Details PDF

SMK Resistor

2-Leiter-Widerstand mit großen Lötpads. Sehr Leistungsstark. Größte Auswahl an Widerstandswerten bis 500 mΩ.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 1206
Power (Watt): 1 - 1.5
Tol (%): 1.00 - 5.00
Res (Ohm): 0.008 - 0.5
Details PDF

SMP Resistor

2-Leiter-Widerstand mit großen Lötpads. Sehr Leistungsstark. Größte Auswahl an Widerstandswerten bis 1000 mΩ.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 2010
Power (Watt): 2 - 3
Tol (%): 0.500 - 1.00
Res (Ohm): 0.005 - 1
Details PDF

SMS Resistor

2-Leiter-Widerstand mit großen Lötpads. Sehr Leistungsstark. Größte Auswahl an Widerstandswerten bis 1000 mΩ.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 2512
Power (Watt): 3 - 5
Tol (%): 0.500 - 5.00
Res (Ohm): 0.005 - 1
Details PDF

SMT Resistor

2-Leiter-Widerstand mit großen Lötpads. Sehr Leistungsstark. Größte Auswahl an Widerstandswerten bis 4.7 mΩ.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 2817
Power (Watt): 5 - 7
Tol (%): 0.500 - 5.00
Res (Ohm): 0.003 - 4.7
Details PDF

VMK Resistor

2-Leiter-Widerstand. Standard-Lötpad-Geometrie. Sehr niedriger TK <20ppm/K für den gesamten Wertebereich. Hohe Dauerbelastung. Breites Spektrum an Widerstandswerten bis 470 mΩ.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 1206
Power (Watt): 1 - 1.5
Tol (%): 1.00 - 5.00
Res (Ohm): 0.01 - 0.47
Details PDF

VMP Resistor

2-Leiter-Widerstand. Standard-Lötpad-Geometrie. Sehr niedriger TK <20ppm/K für den gesamten Wertebereich. Hohe Dauerbelastung. Breites Spektrum an Widerstandswerten bis 1000 mΩ.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 2010
Power (Watt): 2 - 3
Tol (%): 1.00 - 5.00
Res (Ohm): 0.005 - 1
Details PDF

VMS Resistor

2-Leiter-Widerstand. Standard-Lötpad-Geometrie. Sehr niedriger TK <20ppm/K für den gesamten Wertebereich. Hohe Dauerbelastung. Breites Spektrum an Widerstandswerten bis 1000 mΩ.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 2512
Power (Watt): 3 - 4
Tol (%): 1.00 - 5.00
Res (Ohm): 0.005 - 1
Details PDF

WAF Resistor

2-Leiter Widerstand aus walzplattiertem Bandmaterial, hohe Belastbarkeit, sehr kleine Bauform, niedrige Werte <= 1 mΩ.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 1213
Power (Watt): 6 - 7
Tol (%): 1.00 - 5.00
Res (Ohm): 0.0005 - 0.001
Details PDF

WAK Resistor

2-Leiter Widerstand aus walzplattiertem Bandmaterial, hohe Belastbarkeit, sehr kleine Bauform, niedrige Werte <= 1 mΩ sehr niederinduktiv.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 1206
Power (Watt): 6
Tol (%): 1.00 - 5.00
Res (Ohm): 0.0005 - 0.001
Details PDF
