WAT (2512)

Unsere neue Bauteilserie der walzplattierten Strommesswiderstände WAx wird um eine neue Bauteilfamilie WAT in der Baugröße 2512 erweitert. Erfahren Sie hier alles über den Einsatz des neuen Bauteils.

WAT_Right_Main

WAT – Leistungswiderstand für Hochstromanwendungen

Der WAT von der Isabellenhütte ist die ideale Lösung für Entwickler, die höchste Anforderungen an Präzision und Stromtragfähigkeit stellen. Speziell für Anwendungen in der Automobiltechnik, Leistungselektronik und E-Mobilität entwickelt – z. B. EPS, Kühllüfter, Frequenzumrichter, E-Bikes und Drohnen.

Highlights:
  • Konstantstrom bis zu 100 A (0,5 mΩ)
  • TK: 0 ± 50 ppm/K – für höchste Temperaturstabilität
  • 5 W Nennleistung bei 135 °C (0,5 mΩ)
  • Große Kupferanschlüsse für optimale Wärmeableitung
  • Ausgezeichnete Zyklenstabilität bei wechselnden Temperaturen

Entwickelt mit bewährten Isabellenhütten-Legierungen für maximale Präzision, Langzeitstabilität und Robustheit.

Drohne_shutterstock_502929169
EScooter_shutterstock_2022194231
Laden_EV Ladestation_shutterstock_2021600951
Wärmepumpe, Wechselrichter und Solarpaneel als Konzept eines grünen Energiesystems
Laden_Electric_Scooter

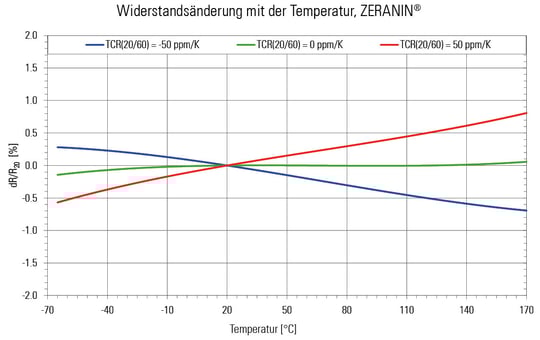

Ausgezeichneter Temperaturkoeffizient

Die Temperaturkennlinie des niederohmigen WAT-Z-L200 (200 μΩ) zeigt einen TCR von 0 ± 50 ppm/K.
Excellente temperature coefficient_de

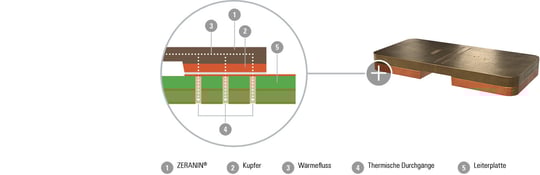

Optimierte Wärmeabführung

Die großen Kontakte bieten genügend Platz für einige thermische Durchkontaktierungen zur Optimierung der Wärmeableitung.

Breite Kupferflächen, kurze Wege und thermische Vias reduzieren Hot‑Spots und halten die Drift gering.

Optimized_heat_dissipation_de

Die WAx-Serie

Präzision und Stabilität für höchste Ansprüche

Unsere Bauteilserie aus walzplattiertem Bandmaterial basiert auf den bewährten Legierungen der Isabellenhütte. Sie profitieren von herausragenden Materialeigenschaften wie einem äußerst niedrigen Temperaturkoeffizienten, minimalem Langzeitdrift und exzellenter Präzision – ideal für anspruchsvolle Anwendungen in der Elektronikentwicklung.
WAT_Left

WAT (2512)

Mit R-Werte von 0,2 bis 0,75 mOhm und bis zu 10 W Power.

WAF

WAF (1213)

Mit R-Werte von 0,5 bis 1 mOhm und bis zu 7 W Power.

WAK

WAK (1206)

Mit R-Werte von 0,5 bis 1 mOhm und bis zu 6 W Power.

Musteranfrage

Nutzen Sie diesen Service, um sich von der Qualität unserer Produkte zu überzeugen und Ihre Projekte mit den besten verfügbaren Materialien und Komponenten voranzutreiben.
