Anwendung

Batteriemanagement-
system (BMS)

Das Batteriemanagementsystem (BMS) ist das zentrale Steuerungselement für elektrische Antriebe, die wiederaufladbare Batterien nutzen – zum Beispiel in Elektrofahrzeugen oder Systemen für die Nutzung erneuerbarer Energien. Unser Produktportfolio ist mit Präzisionslegierungen, hochpräzisen Shunts und Sensoren speziell auf die Bedarfe dieser Anwendung ausgelegt.

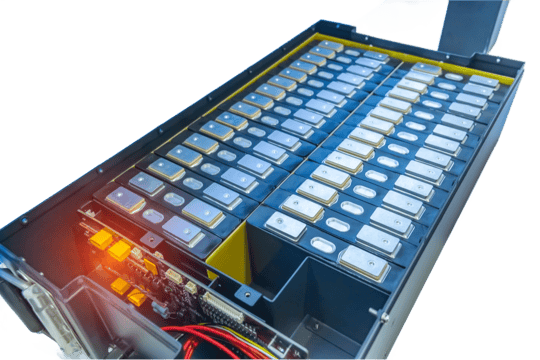

Lithium-Batterie-Pack-Modul mit BMS für Elektroauto oder Speicherkraftwerk

Maßgeschneiderte Lösungen für präzises Energiemanagement

Die Isabellenhütte hat sich auf die Entwicklung kundenspezifischer Komponenten für 400 V / 800 V /1500 V Hochspannungsanwendungen spezialisiert. Unsere Präzisionsmesstechnik ist so ausgelegt, dass sie über den gesamten Temperaturbereich eine hohe Genauigkeit bietet und eine zuverlässige Leistung selbst unter herausfordernden Bedingungen gewährleistet.

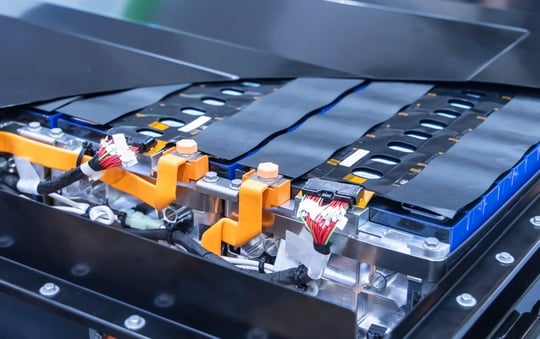

lithium-batterie-pack-Modul mit BMS für Elektroautos oder Stromspeicher erhältlich

Darüber hinaus zeichnen sich unsere Produkte durch höchste Zuverlässigkeit aus und erfüllen die Anforderungen an die funktionale Sicherheit gemäß den strengen Normen der ISO 26262. Diese Eigenschaften qualifizieren unsere Produkte für die Integration in leistungsfähige BMS-Systeme.

Lassen Sie uns gemeinsam den Weg in eine intelligentere und effizientere Zukunft des Energiemanagements ebnen.

Kontaktieren Sie uns, um herauszufinden, wie wir gemeinsam maßgeschneiderte Lösungen entwickeln können, die Ihren individuellen Anforderungen entsprechen.

Optimierte
Leistung

Das BMS überwacht und schützt die Batteriezellen, berechnet sichere Stromwerte und gleicht die Ladung der Zellen aus, um die bestmögliche Leistung und Lebensdauer zu gewährleisten.

Sicherheits­konformität

Unsere Produkte erfüllen die Anforderungen der funktionalen Sicherheit gemäß ISO 26262, was sie für die Integration in leistungsfähige Batteriemanagementsysteme qualifiziert.

Präzision & Zuverlässig­keit

Unsere Präzisionsmesstechnik bietet hohe Genauigkeit über den gesamten Temperaturbereich und zuverlässige Leistung unter verschiedenen Bedingungen, was sie ideal für BMS-Systeme macht.

produkte

Unsere Produkte für Ihre Batteriemanagementsysteme

Sollten Sie hier kein passendes Produkt für Ihre Anforderung finden, kontaktieren Sie uns.

BAL Resistor

Sehr niederohmiger Busbar Shunt in kleiner Bauform für Batteriemanagement-Systeme. Widerstandswert 0.1 mΩ.

Produktbereich: Widerstand
Montageart: Bus bar mounting
Size: 5216
Power (Watt): 12
Tol (%): 5.00
Res (Ohm): 0.0001
Details PDF

BAN Resistor

Sehr niederohmiger Busbar Shunt für Batteriemanagement-Systeme oder Energiespeichersysteme. Widerstandswert 0.025 mΩ.

Produktbereich: Widerstand
Montageart: Bus bar mounting
Size: 8436
Power (Watt): 36
Tol (%): 5.00
Res (Ohm): 0.000025
Details PDF

BAS Resistor

Sehr niederohmiger Busbar Shunt für Batteriemanagement-Systeme oder Energiespeichersysteme. Widerstandswerte zwischen 0.035 und 0.5 mΩ

Produktbereich: Widerstand
Montageart: Bus bar mounting
Size: 8420
Power (Watt): 10 - 36
Tol (%): 5.00
Res (Ohm): 0.000035 - 0.0005
Details PDF

BAV Resistor

Sehr niederohmiger Busbar Shunt für Batteriemanagement-Systeme oder Energiespeichersysteme. Widerstandswerte zwischen 0.035 mΩ bis 0.1 mΩ, Pressfit Kontakte.

Produktbereich: Widerstand
Montageart: Bus bar mounting
Size: 8420
Power (Watt): 36
Tol (%): 5.00 - 10.0
Res (Ohm): 0.000035 - 0.0001
Details PDF

BAX Resistor

Sehr niederohmiger Busbar Shunt für Batteriemanagement-Systeme oder Energiespeichersysteme. Widerstandswerte 0.02 mΩ und 0.025 mΩ.

Produktbereich: Widerstand
Montageart: Bus bar mounting
Size: 8436
Power (Watt): 50
Tol (%): 5.00
Res (Ohm): 0.00002 - 0.000025
Details PDF

BSL Resistor, Sensor

Wo sehr hohe Genauigkeit und Zuverlässigkeit sowie eine Trennung des Batteriemanagementsystems von den Busbar-Strömen entscheidend sind, ist die Analogsensor-Serie der Isabellenhütte die perfekte Lösung. Die für Batteriemanagement-ICs konzipierte Temperatur- und Strommessung bietet zwei der wichtigsten Funktionen des Batteriemanagementsystems mit optimalem Funktionsumfang und Know-how der shuntbasierten Strommessung. Widerstandswert 0.1 mΩ, DMC für faktorbasierte TCR-Kompensation.

Produktbereich: Widerstand & Sensor
Size: 5216
Power (Watt): 10
Tol (%): 5.00
Res (Ohm): 0.0001
Details PDF

BSN Resistor, Sensor

Wo sehr hohe Genauigkeit und Zuverlässigkeit sowie eine Trennung des Batteriemanagementsystems von den Busbar-Strömen entscheidend sind, ist die Analogsensor-Serie der Isabellenhütte die perfekte Lösung. Die für Batteriemanagement-ICs konzipierte und redundant ausgelegte Temperatur- und Strommessung bietet zwei der wichtigsten Funktionen des Batteriemanagementsystems mit optimalem Funktionsumfang und Know-how der shuntbasierten Strommessung. Widerstandswert 0.025 mΩ, NTC Temperaturmessung und DMC für faktorbasierte TCR-Kompensation.

Produktbereich: Widerstand & Sensor
Montageart: Bus bar mounting
Size: 8436
Power (Watt): 36
Tol (%): 5.00
Res (Ohm): 0.000025
Details PDF

BSS Resistor, Sensor

Wo sehr hohe Genauigkeit und Zuverlässigkeit sowie eine Trennung des Batteriemanagementsystems von den Busbar-Strömen entscheidend sind, ist die Analogsensor-Serie der Isabellenhütte die perfekte Lösung. Die für Batteriemanagement-ICs konzipierte Temperatur- und Strommessung bietet zwei der wichtigsten Funktionen des Batteriemanagementsystems mit optimalem Funktionsumfang und Know-how der shuntbasierten Strommessung.

Produktbereich: Widerstand & Sensor
Montageart: Bus bar mounting
Size: 8420
Power (Watt): 20 - 30
Tol (%): 5.00
Res (Ohm): 0.00005 - 0.0001
Details PDF

BSX Resistor, Sensor

Wo sehr hohe Genauigkeit und Zuverlässigkeit sowie eine Trennung des Batteriemanagementsystems von den Busbar- Strömen entscheidend sind, ist die Analogsensor- Serie der Isabellenhütte die perfekte Lösung. Die für Batteriemanagement-ICs konzipierte Temperatur- und Strommessung bietet zwei der wichtigsten Funktionen des Batteriemanagementsystems mit optimalem Funktionsumfang und Know-how der shuntbasierten Strommessung. Widerstandswert 0.025 mΩ.

Produktbereich: Widerstand & Sensor
Montageart: Bus bar mounting
Size: 8436
Power (Watt): 45
Tol (%): 5.00
Res (Ohm): 0.000025
Details PDF

BVE Resistor

2-Leiter-Widerstand aus Verbundmaterial. Sehr niedrige Widerstandswerte. Große Anschlusskontakte für hohe Ströme.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 5930
Power (Watt): 4 - 15
Tol (%): 1.00 - 5.00
Res (Ohm): 0.0001 - 0.003
Details PDF

ICD-A Sensor

Die ICD-Serie ist ein kompaktes Präzisionsstrommesssystem. Dieses verwendet eine shuntbasierte Strommessung für maximale Genauigkeit und verfügt über eine CAN Schnittstelle. Außerdem enthält es einen 16-Bit ADC zur Messwerterfassung. Der ICD kann in vielen 12V DC-Anwendungen eingesetzt werden.

Produktbereich: Sensor
Current Range: 0 - 500
Current Range Options: 100, 300, 500
Interface: CAN (2.0 a/b) communication - with termination, CAN (2.0 a/b) communication - without termination
Hardware setup: 12 V
Plating shunt: nickel plated
Analog / Digital: Digital
Details PDF

IVT 3 Base Sensor

Der IVT 3 ist ein kompaktes, hochpräzises Strommesssystem, welches auf einem Plattformkonzept basiert. Dies ermöglicht eine flexible Anpassung an verschiedene Anwendungsfälle. Die IVT 3-Serie wurde gemäß ISO 26262:2018 (Straßenfahrzeuge – Funktionale Sicherheit) entwickelt.

Produktbereich: Sensor
Current Range: 0 - 1000
Current Range Options: 1000
Interface: CAN (2.0 a/b) communication - with termination, CAN (2.0 a/b) communication - without termination
Hardware setup: 12 V
Configuration: Isolated (1000 V)
Plating shunt: nickel plated
Analog / Digital: Digital
Details PDF

IVT 3 Pro Sensor

Der IVT 3 ist ein kompaktes, hochpräzises Strommesssystem, welches auf einem Plattformkonzept basiert. Dies ermöglicht eine flexible Anpassung an verschiedene Anwendungsfälle. Die Pro-Version unterstützt die Überwachung des Isolationswiderstandes und 3 oder 6 Spannungsmesskanäle. Die IVT 3-Serie wurde gemäß ISO 26262:2018 (Straßenfahrzeuge – Funktionale Sicherheit) entwickelt.

Produktbereich: Sensor
Current Range: 0 - 1000
Current Range Options: 1000
Voltage Range: 0 - 1000
Voltage Channels: 6, 3
Interface: CAN (2.0 a/b) communication - with termination, CAN (2.0 a/b) communication - without termination
Hardware setup: 12 V, 24 V
Configuration: isolated + insulation monitoring, isolated + insulation monitoring + As-/Wh-counter, Isolated (1000 V)
Plating shunt: nickel plated
Analog / Digital: Digital
Details PDF

IVT-S Sensor

Der IVT-S ist ein kompaktes, hochpräzises Strommesssystem, ausgestattet mit einer CAN Schnittstelle. Die kontinuierliche Strommessung deckt einen Messbereich von bis zu ±2.500 A ab und kann um bis zu 3 Spannungsmesskanälen (nom. 1000 V) erweitert werden. Der IVT-S seit 2017 der Maßstab für präzise Strom- und Spannungsmessung.

Produktbereich: Sensor
Current Range: 0 - 2500
Current Range Options: 100, 300, 500, 1000, 2500
Voltage Range: 0 - 1000
Voltage Channels: 3
Interface: CAN bus (2.0 a) communication - with termination, CAN bus (2.0 a) communication - without termination
Hardware setup: 12 V, 24 V
Configuration: Isolated (1000 V)
Plating shunt: nickel plated
Analog / Digital: Digital
Details PDF

KVM Resistor

Sehr niederohmiger Busbar Shunt in kleiner Bauform für BMS, Schweißanlagen und kleine Energiespeichersysteme Widerstandswert 0.1 mΩ.

Produktbereich: Widerstand
Montageart: Bus bar mounting
Size: 3515
Power (Watt): 7 - 10
Tol (%): 5.00
Res (Ohm): 0.0001
Details PDF

Keine Übereinstimmung!

Zur Ihrer Auswahl konnten leider keine Produkte gefunden werden.

Kontakt

Ausgewählte Filter

Keine Filter ausgewählt

FAQ

Welche Komponenten bietet die Isabellenhütte für Batteriemanagementsysteme?
Das Portfolio umfasst Präzisionslegierungen, hochpräzise Shunts und Sensoren. Für BMS-Anwendungen stehen Busbar-Shunts der Serien BAL, BAN, BAS, BAV, BAX und KVM zur Verfügung, die Analogsensor-Serie mit BSL, BSN, BSS und BSX sowie die digitalen Strommesssysteme ICD-A, IVT 3 Base, IVT 3 Pro und IVT-S. Hinzu kommt der oberflächenmontierbare Widerstand BVE.
Welche Widerstandswerte decken die Busbar-Shunts für BMS ab?
Die Busbar-Shunts decken Widerstandswerte von 0,02 mΩ beim BAX bis 0,5 mΩ beim BAS ab, bei Belastbarkeiten zwischen 7 und 50 Watt. BAL und KVM liegen bei 0,1 mΩ, BAN bei 0,025 mΩ, BAS bei 0,035 bis 0,5 mΩ und BAV bei 0,035 bis 0,1 mΩ mit Pressfit-Kontakten. Für die Oberflächenmontage steht der 2-Leiter-Widerstand BVE aus Verbundmaterial mit 0,1 bis 3 mΩ und 4 bis 15 Watt zur Verfügung.
Wofür ist die Analogsensor-Serie ausgelegt?
Die Analogsensor-Serie mit BSL, BSN, BSS und BSX ist für Anwendungen ausgelegt, bei denen hohe Genauigkeit und Zuverlässigkeit sowie eine Trennung des Batteriemanagementsystems von den Busbar-Strömen entscheidend sind. Die für Batteriemanagement-ICs konzipierte Temperatur- und Strommessung bildet zwei der wichtigsten Funktionen des Batteriemanagementsystems ab. BSL und BSN verfügen über einen Data-Matrix-Code für die faktorbasierte TCR-Kompensation. Beim BSN sind eine NTC-Temperaturmessung sowie eine redundant ausgelegte Temperatur- und Strommessung angegeben.
Welches Strommesssystem eignet sich für welchen Messbereich?
Der ICD-A deckt einen Strombereich bis 500 A ab und ist in Varianten für 100, 300 und 500 A erhältlich. Er arbeitet mit einem 16-Bit-ADC und einer CAN-Schnittstelle und ist für 12-V-DC-Anwendungen ausgelegt. Der IVT 3 misst bis 1.000 A; die Pro-Version unterstützt die Überwachung des Isolationswiderstandes und drei oder sechs Spannungsmesskanäle. Der IVT-S deckt eine kontinuierliche Strommessung bis ±2.500 A ab und lässt sich um bis zu drei Spannungsmesskanäle mit nominal 1.000 V erweitern.
Erfüllen die Produkte die Anforderungen an funktionale Sicherheit?
Nach Angaben der Isabellenhütte erfüllen die für BMS-Anwendungen angebotenen Produkte die Anforderungen an die funktionale Sicherheit gemäß ISO 26262 und qualifizieren sich damit für die Integration in Batteriemanagementsysteme. Die IVT 3-Serie wurde ausdrücklich gemäß ISO 26262:2018 (Straßenfahrzeuge – Funktionale Sicherheit) entwickelt.
Für welche Spannungsebenen sind die Komponenten ausgelegt?
Die Isabellenhütte entwickelt kundenspezifische Komponenten für Hochspannungsanwendungen mit 400 V, 800 V und 1.500 V. Welche Spannungsebene ein Serienprodukt abdeckt, hängt von Produkt und Ausführung ab: Der IVT 3 Base ist als isolierte 1.000-V-Ausführung erhältlich, beim IVT-S liegt die nominale Spannung der Messkanäle bei 1.000 V. Die Präzisionsmesstechnik ist nach Angaben der Isabellenhütte auf hohe Genauigkeit über den gesamten Temperaturbereich ausgelegt.

Sie benötigen weitere Informationen?

Dann kontaktieren Sie uns. Wir kümmern uns gerne um Ihr Anliegen.
