Anwendung

BDU & BJB/PDU

Die Battery Disconnect Unit (BDU) und die Battery Junction Box (BJB) oder Power Distribution Unit (PDU) sind wichtige Komponenten für die Steuerung der Stromversorgung in Elektrofahrzeugen. Unsere Präzisionsmesstechnik-Sensoren sind mit ihrer hohen Genauigkeit speziell darauf ausgelegt, die Effizienz von BDUs, BJBs und PDUs zu verbessern.

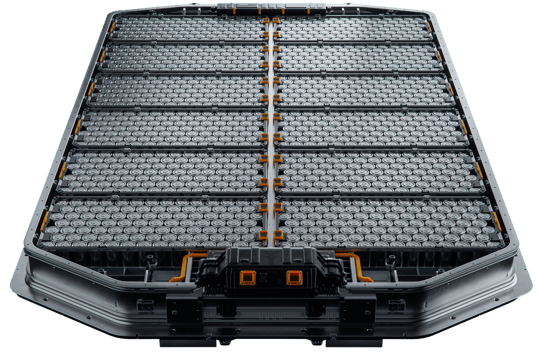

Vorderansicht eines generischen EV-Batteriepacks mit orangefarbenen Anschlüssen, isoliert auf schwarzem Hintergrund

Schaltkomponenten für das Batteriemanagement

BDUs und BJB/PDUs fungieren als primäre Ein-/Ausschalter für die Batterie und passen sich an den Betriebsmodus des Fahrzeugs an, sowohl beim Laden als auch während der Fahrt.

Die BJB oder PDU übernimmt die Verteilerfunktion. Sie leitet den Strom genau zu den Komponenten, die gerade mit Strom versorgt werden müssen und schützt sie gleichzeitig vor Überlastung. Leistungs- und Sicherheitsaspekte machen BDUs und BJBs/PDUs in modernen Elektrofahrzeugen unverzichtbar.

Genau deshalb sind auch hohe Präzision und Zuverlässigkeit Schlüsseleigenschaften dieser Systeme. Unsere Sensoren unterstützen dabei diese zu Erfüllen.

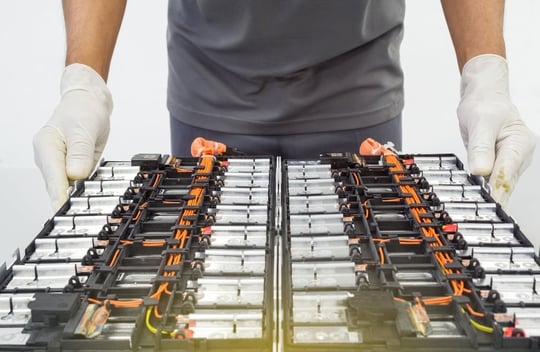

Hände in Handschuhen von Technikexperten Elektroauto, EV-Auto beim Öffnen einer Lithium-Ionen-Autobatterie

Präzisionsmesstechnik für BDUs & BJBs/PDUs

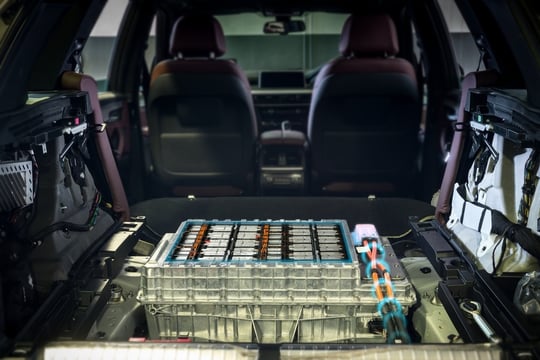

Elektroauto Lithium-Batterie-Pack und Stromanschlüsse auf EV Auto Hintergrund.

Wir sind auf die Entwicklung von Präzisionsmesstechnik spezialisiert, die die Effizienz von BDUs und BJB/PDUs verbessert. Wir bieten anpassbare Komponenten sowohl für Hochspannungs- (HV) als auch für
12- bis 48-Volt-Anwendungen.

Unsere Produkte überzeugen durch ihre hohe Genauigkeit über den gesamten Temperaturbereich und bieten stets optimale Leistung unter unterschiedlichen Bedingungen.

Zusätzlich gewährleisten unsere Produkte höchste Zuverlässigkeit über ihre gesamte Lebensdauer. Besonders hervorzuheben ist die neueste Generation unserer IVT-Serie, die die Anforderungen an funktionale Sicherheit gemäß den strengen Normen der DIN EN ISO 26262 erfüllt.

Längere Batterielebensdauer

Unsere Komponenten ermöglichen eine sichere und verlustfreie Trennung der Batterie vom System während des Ladevorgangs. Hierdurch wird die Kapazität von Batterien länger erhalten.

Zuverlässigkeit
und Sicherheit

Unsere Sensoren gewährleisten eine zuverlässige Stromversorgung und schützen die Batterie sowie die elektronischen Komponenten vor Überlastungen und Kurzschlüssen.

Präzise Stromverteilung

Unsere fortschrittliche Messtechnik gewährleistet eine präzise Stromverteilung. Dies verbessert die Leistung und Zuverlässigkeit des gesamten Systems und trägt zur Optimierung der Energieeffizienz bei.

Unsere Produkte für Ihre BDU/BJB/PDU

Sollten Sie hier kein passendes Produkt für Ihre Anforderungen finden, kontaktieren Sie uns.

BAL Resistor

Sehr niederohmiger Busbar Shunt in kleiner Bauform für Batteriemanagement-Systeme. Widerstandswert 100µOhm

Produktbereich: Widerstand
Size: 5216
Power (Watt): 12
Tol (%): 5.00
Res (Ohm): 0.0001
Details PDF

BAN Resistor

Sehr niederohmiger Busbar Shunt für Batteriemanagement-Systeme oder Energiespeichersysteme. Widerstandswert 25 µOhm.

Produktbereich: Widerstand
Size: 8436
Power (Watt): 36
Tol (%): 5.00
Res (Ohm): 0.000025
Details PDF

BAS Resistor

Sehr niederohmiger Busbar Shunt für Batteriemanagement-Systeme oder Energiespeichersysteme. Widerstandswerte zwischen 35µOhm und 500µOhm

Produktbereich: Widerstand
Size: 8420
Power (Watt): 10 - 36
Tol (%): 5.00
Res (Ohm): 0.000035 - 0.0005
Details PDF

BAV Resistor

Sehr niederohmiger Busbar Shunt für Batteriemanagement-Systeme oder Energiespeichersysteme. Widerstandswerte zwischen 35m µOhm bis 100 µOhm, Pressfit Kontakte.

Produktbereich: Widerstand
Size: 8420
Power (Watt): 36
Tol (%): 5.00 - 10.0
Res (Ohm): 0.000035 - 0.0001
Details PDF

BAX Resistor

Sehr niederohmiger Busbar Shunt für Batteriemanagement-Systeme oder Energiespeichersysteme. Widerstandswerte 20 µOhm und 25 µOhm.

Produktbereich: Widerstand
Size: 8436
Power (Watt): 50
Tol (%): 5.00
Res (Ohm): 0.000005 - 0.00002
Details PDF

BSL Resistor

Wo sehr hohe Genauigkeit und Zuverlässigkeit sowie eine Trennung des Batteriemanagementsystems von den Busbar-Strömen entscheidend sind, ist die Analogsensor-Serie der Isabellenhütte die perfekte Lösung. Die für Batteriemanagement-ICs konzipierte Temperatur- und Strommessung bietet zwei der wichtigsten Funktionen des Batteriemanagementsystems mit optimalem Funktionsumfang und Know-how der shuntbasierten Strommessung. Widerstandswert 100µOhm, DMC für faktorbasierten TCR kompensation

Produktbereich: Widerstand
Size: 5216
Power (Watt): 10
Tol (%): 5.00
Res (Ohm): 0.0001
Details PDF

BSN Resistor

Wo sehr hohe Genauigkeit und Zuverlässigkeit sowie eine Trennung des Batteriemanagementsystems von den Busbar-Strömen entscheidend sind, ist die Analogsensor-Serie der Isabellenhütte die perfekte Lösung. Die für Batteriemanagement-ICs konzipierte und redundant ausgelegte Temperatur- und Strommessung bietet zwei der wichtigsten Funktionen des Batteriemanagementsystems mit optimalem Funktionsumfang und Know-how der shuntbasierten Strommessung. Widerstandswert 25µOhm, NTC Temperaturmessung und DMC für faktorbasierten TCR kompensation

Produktbereich: Widerstand
Size: 8436
Power (Watt): 36
Tol (%): 5.00
Res (Ohm): 0.000025
Details PDF

BSS Resistor

Wo sehr hohe Genauigkeit und Zuverlässigkeit sowie eine Trennung des Batteriemanagementsystems von den Busbar-Strömen entscheidend sind, ist die Analogsensor-Serie der Isabellenhütte die perfekte Lösung. Die für Batteriemanagement-ICs konzipierte Temperatur- und Strommessung bietet zwei der wichtigsten Funktionen des Batteriemanagementsystems mit optimalem Funktionsumfang und Know-how der shuntbasierten Strommessung.

Produktbereich: Widerstand
Size: 8420
Power (Watt): 20 - 30
Tol (%): 5.00
Res (Ohm): 0.00005 - 0.0001
Details PDF

BSX Resistor

Wo sehr hohe Genauigkeit und Zuverlässigkeit sowie eine Trennung des Batteriemanagementsystems von den Busbar-Strömen entscheidend sind, ist die Analogsensor-Serie der Isabellenhütte die perfekte Lösung. Die für Batteriemanagement-ICs konzipierte Temperatur- und Strommessung bietet zwei der wichtigsten Funktionen des Batteriemanagementsystems mit optimalem Funktionsumfang und Know-how der shuntbasierten Strommessung. Widerstandswert 25 µOhm, NTC Temperaturmessung und DMC für faktorbasierten TCR kompensation.

Produktbereich: Widerstand
Size: 8436
Power (Watt): 45
Tol (%): 5.00
Res (Ohm): 0.000025
Details PDF

ICD-A Sensor

Die ICD-Serie ist ein kompaktes Präzisionsstrommesssystem. Dieses verwendet eine shuntbasierte Strommessung für maximale Genauigkeit und verfügt über eine CAN Schnittstelle. Außerdem enthält es einen 16-Bit ADC zur Messwerterfassung. Der ICD kann in vielen 12V DC-Anwendungen eingesetzt werden.

Produktbereich: Sensor
Current Range: 0 - 500
Current Range Options: 100, 300, 500
Interface: CAN (2.0 a/b) communication - with termination, CAN (2.0 a/b) communication - without termination
Hardware setup: 12 V
Configuration: 16-bit analog-digital converter
Plating shunt: nickel plated
Details PDF

IVT-3-Base Sensor

Der IVT 3 ist ein kompaktes, hochpräzises Strommesssystem, welches auf einem Plattformkonzept basiert. Dies ermöglicht eine flexible Anpassung an verschiedene Anwendungsfälle. Die IVT 3-Serie wurde gemäß ISO 26262:2018 (Straßenfahrzeuge - Funktionale Sicherheit) entwickelt.

Produktbereich: Sensor
Current Range: 0 - 1000
Current Range Options: 1000
Interface: CAN (2.0 a/b) communication - with termination, CAN (2.0 a/b) communication - without termination
Hardware setup: 12 V
Configuration: Isolated (1,000 V)
Plating shunt: nickel plated
Details PDF

IVT-3-Pro Sensor

Der IVT 3 ist ein kompaktes, hochpräzises Strommesssystem, welches auf einem Plattformkonzept basiert. Dies ermöglicht eine flexible anpassung an verschiedene Anwendungsfälle. Die Pro-Version unterstützt die Überwachung des Isolationswiderstandes und 3 oder 6 Spannungsmesskanäle. Die IVT 3-Serie wurde gemäß ISO 26262:2018 (Straßenfahrzeuge - Funktionale Sicherheit) entwickelt.

Produktbereich: Sensor
Current Range: 0 - 1000
Current Range Options: 1000
Voltage Range: 0 - 1000
Voltage Channels: 6, 3
Interface: CAN (2.0 a/b) communication - with termination, CAN (2.0 a/b) communication - without termination
Hardware setup: 12 V, 24 V
Configuration: Isolated (1,000 V), isolated + insulation monitoring, isolated + insulation monitoring + As-/Wh-counter
Plating shunt: nickel plated
Details PDF

IVT-S Sensor

Der IVT-S ist ein kompaktes, hochpräzises Strommesssystem, ausgestattet mit einer CAN Schnittstelle. Die kontinuierliche Strommessung deckt einen Messbereich von bis zu ±2.500 A ab und kann um bis zu 3 Spannungsmesskanälen (nom. 1000 V) erweitert werden. Der IVT-S seit 2017 der Maßstab für präzise Strom- und Spannungsmessung.

Produktbereich: Sensor
Current Range: 0 - 2500
Current Range Options: 100, 300, 500, 1000, 2500
Voltage Range: 0 - 1000
Voltage Channels: 3
Interface: CAN (2.0 a/b) communication - with termination, CAN (2.0 a/b) communication - without termination
Hardware setup: 12 V, 24 V
Configuration: Isolated (1,000 V)
Plating shunt: nickel plated, tin plated
Details PDF

Keine Übereinstimmung!

Zur Ihrer Auswahl konnten leider keine Produkte gefunden werden.
