Präzisionswiderstände für BLDC-Motoren | Isabellenhütte

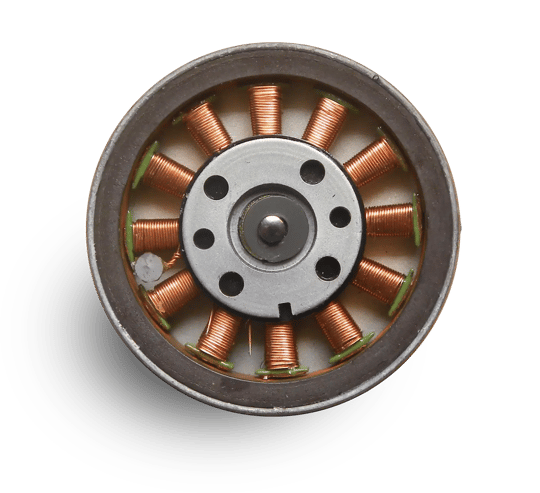

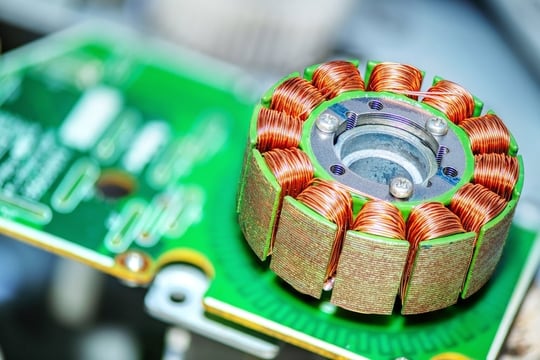

BLDC-Motoren sind Vertreter der handelsüblichen 3-Phasen-Wechselstrom-Drehfeldmotoren mit Permanentmagneten und zeichnen sich insbesondere durch ihre kompakte Bauweise, hohe Effizienz und ihren praktisch verschleißfreien Betrieb aus.

In Verbindung mit einer gezielten Ansteuerung können sie auch bei niedrigen Drehzahlen mit hohem Wirkungsgrad betrieben werden.

Die sorgfältig entwickelte Regelelektronik und -software verfolgt den Ansatz einer feldorientierten Regelung (FOC), die eine geringe Leistungsaufnahme der gesamten Baugruppe ermöglicht und den BLDC-Motor praktisch die ganze Zeit mit maximalem Drehmoment arbeiten lässt.

Niederohmige Shunts sind ideal für diese Aufgabe. Ob kosteneffizient auf der Low-Side oder phasengenau mit mehreren Shunts – die Wahl richtet sich nach den Anforderungen der Anwendung.

In beiden Fällen besteht die Aufgabe des Shunts darin, den Strom präzise zu messen und das abfallende Spannungssignal an den nachgeschalteten Regelkreis weiterzugeben.

Bauteile auf Basis der ISA-PLAN®-Technologie sind im Bereich von 2 mOhm bis 1 Ohm verfügbar und bieten optimale Performance ab der Standardbaugröße 0805 bis 2512.

Niedrige
Thermospannung

Durch die spezielle Zusammensetzung weisen unsere Legierungen eine kaum messbare Thermospannung (EMF) gegen Kupfer auf und ermöglichen so eine äußerst präzise Messung.

Optimale
Langzeitstabilität

Durch die Wahl des richtigen Produktes, gepaart mit den präzisen Legierungen der Isabellenhütte, erhalten Sie ein Produkt, dessen Langzeitstabilität unübertroffen ist.

Niedrige Induktivität

Die Komponenten der Isabellenhütte sind so konstruiert, dass sie geringste Induktivitäten aufweisen, was bei hohen Spannungsfrequenzen für eine präzise Steuerung sorgt.

Unsere Produkte für Ihre BLDC-Motoren

Sollten Sie hier kein passendes Produkt für Ihre Anforderung finden, kontaktieren Sie uns.

BVB

4-Leiter-Widerstand aus Verbundmaterial. Ideal für den Einsatz auf DCB und FR4 Platzsparende Bauart.

Produktbereich:	Widerstand
Size:	2725
Power (Watt):	3 - 12
Tol (%):	1.00
Res (Ohm):	0.0002 - 0.005

Eigenschaften anzeigen

BVE

2-Leiter-Widerstand aus Verbundmaterial. Sehr niedrige Widerstandswerte. Große Anschlusskontakte für hohe Ströme.

Produktbereich:	Widerstand
Size:	5930
Power (Watt):	4 - 15
Tol (%):	1.00 - 5.00
Res (Ohm):	0.0001 - 0.003

Eigenschaften anzeigen

BVN

4-Leiter-Widerstand aus Verbundmaterial. Ideal für den Einsatz auf DCB und FR4. Platzsparende Bauart.

Produktbereich:	Widerstand
Size:	1216
Power (Watt):	3 - 10
Tol (%):	1.00 - 5.00
Res (Ohm):	0.0003 - 0.003

Eigenschaften anzeigen

BVR

4-Leiter-Widerstand aus Verbundmaterial. Ideal für den Einsatz auf DCB und FR4. Sehr niedrige Widerstandswerte.

Produktbereich:	Widerstand
Size:	4026
Power (Watt):	5 - 12
Tol (%):	1.00 - 5.00
Res (Ohm):	0.0002 - 0.003

Eigenschaften anzeigen

BVS

2-Leiter-Widerstand aus Verbundmaterial. Sehr niedrige Widerstandswerte. Große Anschlusskontakte für hohe Ströme.

Produktbereich:	Widerstand
Size:	3920
Power (Watt):	2.5 - 12
Tol (%):	1.00 - 5.00
Res (Ohm):	0.0001 - 0.005

Eigenschaften anzeigen

BVT

2-Leiter-Widerstand aus Verbundmaterial. Sehr niedrige Widerstandswerte. Große Anschlusskontakte für hohe Ströme.

Produktbereich:	Widerstand
Size:	2512
Power (Watt):	1.5 - 10
Tol (%):	1.00 - 5.00
Res (Ohm):	0.0002 - 0.0068

Eigenschaften anzeigen

BVZ

2-Leiter-Widerstand aus Verbundmaterial. Ideal für den Einsatz auf DCB. Platzsparende Bauart.

Produktbereich:	Widerstand
Size:	4026
Power (Watt):	5 - 13
Tol (%):	1.00 - 5.00
Res (Ohm):	0.000525 - 0.003

Eigenschaften anzeigen

CMK

2-Leiter-Widerstand für mittlere Leistungsanforderungen. Niedriger TK <50ppm/K für den gesamten Wertebereich.

Produktbereich:	Widerstand
Size:	1206
Power (Watt):	0.5 - 4
Tol (%):	1.00 - 5.00
Res (Ohm):	0.005 - 0.1

Eigenschaften anzeigen

CMP

2-Leiter-Widerstand für mittlere Leistungsanforderungen. Niedriger TK <50ppm/K für den gesamten Wertebereich.

Produktbereich:	Widerstand
Size:	2010
Power (Watt):	1 - 2
Tol (%):	1.00 - 5.00
Res (Ohm):	0.01 - 0.5

Eigenschaften anzeigen

CMS

2-Leiter-Widerstand für mittlere Leistungsanforderungen. Niedriger TK <50ppm/K für den gesamten Wertebereich.

Produktbereich:	Widerstand
Size:	2512
Power (Watt):	2 - 2.5
Tol (%):	1.00 - 5.00
Res (Ohm):	0.01 - 0.5

Eigenschaften anzeigen

FMK

2-Leiter Widerstand. Niedrige Widerstandswerte <=6 Milliohm. Guter TK. Massive Bauweise als Metallplatte. Hohe Pulsbelastung.

Produktbereich:	Widerstand
Size:	1206
Power (Watt):	1 - 3.5
Tol (%):	1.00 - 10.0
Res (Ohm):	0.002 - 0.006

Eigenschaften anzeigen

FMP

2-Leiter Widerstand. Niedrige Widerstandswerte <=6 Milliohm. Guter TK. Massive Bauweise als Metallplatte. Hohe Pulsbelastung.

Produktbereich:	Widerstand
Size:	2010
Power (Watt):	1 - 3.5
Tol (%):	1.00 - 5.00
Res (Ohm):	0.002 - 0.006

Eigenschaften anzeigen

SMK

2-Leiter-Widerstand mit großen Lötpads. Sehr Leistungsstark. Größte Auswahl an Widerstandswerten bis 0.5 Ohm.

Produktbereich:	Widerstand
Size:	1206
Power (Watt):	1 - 1.5
Tol (%):	1.00 - 5.00
Res (Ohm):	0.008 - 0.5

Eigenschaften anzeigen

SMP

2-Leiter-Widerstand mit großen Lötpads. Sehr Leistungsstark. Größte Auswahl an Widerstandswerten bis 1 Ohm.

Produktbereich:	Widerstand
Size:	2010
Power (Watt):	2 - 3
Tol (%):	0.500 - 1.00
Res (Ohm):	0.005 - 1

Eigenschaften anzeigen

SMS

2-Leiter-Widerstand mit großen Lötpads. Sehr Leistungsstark. Größte Auswahl an Widerstandswerten bis 1 Ohm.

Produktbereich:	Widerstand
Size:	2512
Power (Watt):	3 - 5
Tol (%):	0.500 - 5.00
Res (Ohm):	0.005 - 1

Eigenschaften anzeigen

SMT

2-Leiter-Widerstand mit großen Lötpads. Sehr Leistungsstark. Größte Auswahl an Widerstandswerten bis 4.7 Ohm.

Produktbereich:	Widerstand
Size:	2817
Power (Watt):	5 - 7
Tol (%):	0.500 - 5.00
Res (Ohm):	0.004 - 4.7

Eigenschaften anzeigen

VMK

2-Leiter-Widerstand. Standard-Lötpad-Geometrie. Sehr niedriger TK <20ppm/K für den gesamten Wertebereich. Hohe Dauerbelastung. Breites Spektrum an Widerstandswerten bis 470 mOhm.

Produktbereich:	Widerstand
Size:	1206
Power (Watt):	1 - 1.5
Tol (%):	1.00 - 5.00
Res (Ohm):	0.01 - 0.47

Eigenschaften anzeigen

VMP

2-Leiter-Widerstand. Standard-Lötpad-Geometrie. Sehr niedriger TK <20ppm/K für den gesamten Wertebereich. Hohe Dauerbelastung. Breites Spektrum an Widerstandswerten bis 1 Ohm.

Produktbereich:	Widerstand
Size:	2010
Power (Watt):	2 - 3
Tol (%):	1.00 - 5.00
Res (Ohm):	0.005 - 1

Eigenschaften anzeigen

VMS

2-Leiter-Widerstand. Standard-Lötpad-Geometrie. Sehr niedriger TK <20ppm/K für den gesamten Wertebereich. Hohe Dauerbelastung. Breites Spektrum an Widerstandswerten bis 1 Ohm.

Produktbereich:	Widerstand
Size:	2512
Power (Watt):	3 - 4
Tol (%):	1.00 - 5.00
Res (Ohm):	0.005 - 1

Eigenschaften anzeigen

WAF

2-Leiter Widerstand aus walzplattiertem Bandmaterial, hohe Belastbarkeit, sehr kleine Bauform, niedrige Werte <=1mΩ.

Produktbereich:	Widerstand
Size:	1213
Power (Watt):	6 - 7
Tol (%):	1.00 - 5.00
Res (Ohm):	0.0005 - 0.001

Eigenschaften anzeigen

WAK

2-Leiter Widerstand aus walzplattiertem Bandmaterial, hohe Belastbarkeit, sehr kleine Bauform, niedrige Werte <=1mΩ sehr niederinduktiv.

Produktbereich:	Widerstand
Size:	1206
Power (Watt):	6
Tol (%):	1.00 - 5.00
Res (Ohm):	0.0005 - 0.001

Eigenschaften anzeigen
