Anwendung

Strom-, Wechsel- und Gleichrichter

Strom & Spannung richten oder wandeln – der richtige Output für Ihren Input

In unserer vernetzten Welt werden zwei verschiedene Arten von elektrischem Strom verwendet, Gleichstrom und Wechselstrom. Um Strom über weite Strecken transportieren zu können, ist es notwendig, den Strom zu transformieren. Wir bieten für all diese Anwendungen passende Sensoren, wie unseren IPC, welcher auf Phasenstrommessung spezialisiert ist.

Wärmepumpe, Wechselrichter und Solarpaneel als Konzept eines grünen Energiesystems

Effiziente Energieumwandlung für Industrie und Haushalt

Mit Hoch- und Höchstspannung (bis zu 380 kV) wird hierzulande der Strom über Trassen verteilt. Diese Spannung ist jedoch für die meisten Industrieanwendungen und vor allem den Hausgebrauch nicht direkt nutzbar. In Umspannwerken wird die Hochspannung daher wieder auf Niederspannung transformiert.

Die Strommessung ist essenziell für eine sichere, effiziente und stabile Leistungsumwandlung in Strom-, Wechsel- und Gleichrichtern. Sie sorgt für eine präzise Regelung, schützt vor Überlastungen und optimiert die Energieeffizienz, was sowohl in der Industrie als auch in der Elektromobilität und erneuerbaren Energien entscheidend ist.

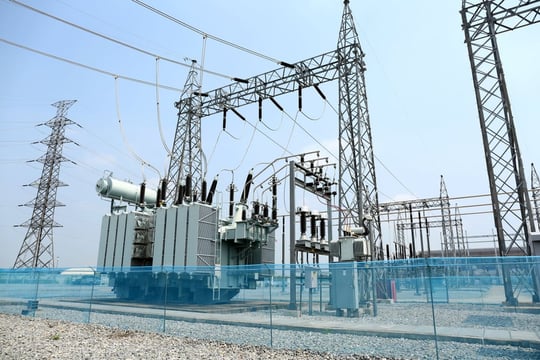

Elektrischer Transformator

Maßgeschneiderte Lösungen für Ihre Netzanforderungen

Sie benötigen eine individuelle Lösung? Gerne findet unser Entwicklungsteam mit Ihnen zusammen Lösungen, die genau auf Ihre Netzbedürfnisse zugeschnitten sind. Unsere Produkte zeichnen sich mit hoher Präzision und Langzeitstabilität aus, was Ihr System effizient und sicher macht.

Kompakte Baugrößen

Standard SMD-Baugrößen von 0805 bis 5930 verfügbar.

Effizienz &
Leistung

Hohe thermische Belastbarkeit selbst bei kleinsten Baugrößen.

Hohe
Präzision

Präzise Strommessung für optimierte Effizienz und Langlebigkeit.

produkte

Unsere Produkte für Ihre Strom-, Wechsel- und Gleichrichter

Sollten Sie hier kein passendes Produkt für Ihre Anforderungen finden, kontaktieren Sie uns.

BVB Resistor

4-Leiter-Widerstand aus Verbundmaterial. Ideal für den Einsatz auf DCB und FR4 Platzsparende Bauart.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 2725
Power (Watt): 3 - 12
Tol (%): 1.00
Res (Ohm): 0.0002 - 0.005
Details PDF

BVE Resistor

2-Leiter-Widerstand aus Verbundmaterial. Sehr niedrige Widerstandswerte. Große Anschlusskontakte für hohe Ströme.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 5930
Power (Watt): 4 - 15
Tol (%): 1.00 - 5.00
Res (Ohm): 0.0001 - 0.003
Details PDF

BVH Resistor

2-Leiter-Widerstand aus Verbundmaterial. Große Anschlusskontakte für hohe Ströme.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 3820
Power (Watt): 5
Tol (%): 3.00 - 5.00
Res (Ohm): 0.0005
Details PDF

BVN Resistor

4-Leiter-Widerstand aus Verbundmaterial. Ideal für den Einsatz auf DCB und FR4. Platzsparende Bauart.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 1216
Power (Watt): 3 - 10
Tol (%): 1.00 - 5.00
Res (Ohm): 0.0003 - 0.003
Details PDF

BVR Resistor

4-Leiter-Widerstand aus Verbundmaterial. Ideal für den Einsatz auf DCB und FR4. Sehr niedrige Widerstandswerte.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 4026
Power (Watt): 5 - 12
Tol (%): 1.00 - 5.00
Res (Ohm): 0.0002 - 0.003
Details PDF

BVS Resistor

2-Leiter-Widerstand aus Verbundmaterial. Sehr niedrige Widerstandswerte. Große Anschlusskontakte für hohe Ströme.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 3920
Power (Watt): 2.5 - 12
Tol (%): 1.00 - 5.00
Res (Ohm): 0.0001 - 0.005
Details PDF

BVT Resistor

2-Leiter-Widerstand aus Verbundmaterial. Sehr niedrige Widerstandswerte. Große Anschlusskontakte für hohe Ströme.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 2512
Power (Watt): 1.5 - 10
Tol (%): 1.00 - 5.00
Res (Ohm): 0.0002 - 0.0068
Details PDF

BVZ Resistor

2-Leiter-Widerstand aus Verbundmaterial. Ideal für den Einsatz auf DCB. Platzsparende Bauart.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 4026
Power (Watt): 5 - 13
Tol (%): 1.00 - 5.00
Res (Ohm): 0.000525 - 0.003
Details PDF

FMK Resistor

2-Leiter Widerstand. Niedrige Widerstandswerte <= 6 mΩ. Guter TK. Massive Bauweise als Metallplatte. Hohe Pulsbelastung.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 1206
Power (Watt): 1 - 3.5
Tol (%): 1.00 - 10.0
Res (Ohm): 0.002 - 0.006
Details PDF

FMP Resistor

2-Leiter Widerstand. Niedrige Widerstandswerte <= 6 mΩ. Guter TK. Massive Bauweise als Metallplatte. Hohe Pulsbelastung.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 2010
Power (Watt): 1 - 3.5
Tol (%): 1.00 - 5.00
Res (Ohm): 0.002 - 0.006
Details PDF

GMP Resistor

4-Leiter-Widerstand mit vergoldeter Kontaktfläche. Ideal für Anwendung zum Leitkleben oder auch zum Löten.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 2010
Power (Watt): 1
Tol (%): 1.00 - 5.00
Res (Ohm): 0.01 - 0.08
Details PDF

IPC-CII Sensor

Die IPC-Serie ist ein Präzisionsstromsensor mit hoher Bandbreite, für den Einsatz in der Phasenstrommessung. Dieser liefert ein vollständig kalibriertes Strommesssignal, welches in drei Messbereichen zur Verfügung: steht 220 A, 380 A und 600 A. Zusätzlich bietet dieser einen erweiterten Messbereich von bis zu 1.780 A und unterstützen AC- und DC-Anwendungen.

Produktbereich: Sensor
Current Range: 0 - 600
Current Range Options: 220, 380, 540, 600
Interface: Low-Voltage-Differential-Signaling (LVDS)
Hardware setup: 3.3 V
Configuration: Isolated (1500 V)
Plating shunt: nickel plated
Analog / Digital: Digital
Details PDF

PLU Resistor

Bondbarer 4-Leiter-Widerstand mit vergoldeter Kontaktfläche. Hohe Dauerleistung.

Produktbereich: Widerstand
Montageart: Hybrid mounting
Size: 2439
Power (Watt): 5
Tol (%): 5.00
Res (Ohm): 0.001
Details PDF

PMH-C Resistor

Bondbarer Hochlastwiderstand mit vergoldeter Kontaktfläche. 4-Leiter-Ausführung. Hohe Dauerleistung.

Produktbereich: Widerstand
Size: 2512
Power (Watt): 5
Tol (%): 0.500 - 5.00
Res (Ohm): 0.005 - 0.4
Details PDF

SMT Resistor

2-Leiter-Widerstand mit großen Lötpads. Sehr leistungsstark. Größte Auswahl an Widerstandswerten bis 4.7 Ω.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 2817
Power (Watt): 5 - 7
Tol (%): 0.500 - 5.00
Res (Ohm): 0.003 - 4.7
Details PDF

WAF Resistor

2-Leiter Widerstand aus walzplattiertem Bandmaterial, hohe Belastbarkeit, sehr kleine Bauform, niedrige Werte <= 1 mΩ.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 1213
Power (Watt): 6 - 7
Tol (%): 1.00 - 5.00
Res (Ohm): 0.000487 - 0.001
Details PDF

WAK Resistor

2-Leiter Widerstand aus walzplattiertem Bandmaterial, hohe Belastbarkeit, sehr kleine Bauform, niedrige Werte <= 1 mΩ sehr niederinduktiv.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 1206
Power (Watt): 6
Tol (%): 1.00 - 5.00
Res (Ohm): 0.0005 - 0.001
Details PDF

WAT Resistor

2-Leiter Widerstand aus walzplattiertem Bandmaterial, hohe Belastbarkeit, niedriger TCR, Werte von 0.2 bis 0.75 mΩ.

Produktbereich: Widerstand
Montageart: Surface mount assembly
Size: 2512
Power (Watt): 5 - 10
Tol (%): 1.00 - 5.00
Res (Ohm): 0.0002 - 0.00075
Details PDF

Keine Übereinstimmung!

Zur Ihrer Auswahl konnten leider keine Produkte gefunden werden.

Kontakt

Ausgewählte Filter

Keine Filter ausgewählt

FAQ

Warum ist die Strommessung in Strom-, Wechsel- und Gleichrichtern erforderlich?
Die Strommessung dient der Regelung und Überwachung der Leistungsumwandlung. Sie liefert die Messwerte für eine präzise Regelung, unterstützt den Schutz vor Überlastung und trägt zu einem effizienten Betrieb bei. Relevant ist das in Industrieanlagen ebenso wie in der Elektromobilität und bei Anlagen für erneuerbare Energien.
Welcher Sensor eignet sich für die Phasenstrommessung?
Der IPC-CII ist ein Präzisionsstromsensor mit hoher Bandbreite für die Phasenstrommessung. Er liefert ein vollständig kalibriertes, digitales Strommesssignal in den Messbereichen 220 A, 380 A und 600 A und bietet zusätzlich einen erweiterten Messbereich bis 1.780 A. Der Sensor unterstützt AC- und DC-Anwendungen, nutzt eine LVDS-Schnittstelle bei 3,3 V und ist in isolierter Ausführung mit 1500 V verfügbar.
Welche Widerstände stehen für Strom-, Wechsel- und Gleichrichter zur Verfügung?
Die BV-Serie umfasst 2- und 4-Leiter-Widerstände aus Verbundmaterial. WAF, WAK und WAT bestehen aus walzplattiertem Bandmaterial und erreichen Werte bis 1 mΩ, wobei WAF und WAK zusätzlich eine sehr kleine Bauform bieten. FMK und FMP sind massive Metallplatten für hohe Pulsbelastungen. Der GMP verfügt über eine vergoldete Kontaktfläche und eignet sich zum Leitkleben oder Löten, PLU und PMH-C sind bondbar ausgeführt.
Welche Widerstandswerte und Baugrößen deckt das Portfolio ab?
Die angebotenen Standard-SMD-Baugrößen reichen von 0805 bis 5930. Die Widerstandswerte der aufgeführten Produkte liegen zwischen 0,1 mΩ bei BVE und BVS und 4,7 Ω beim SMT, der die größte Auswahl an Widerstandswerten bietet. Die angegebene Belastbarkeit liegt je nach Typ und Ausführung zwischen 1 und 15 Watt. Die konkreten Werte sind dem jeweiligen Datenblatt zu entnehmen.
Welche Widerstände eignen sich für den Einsatz auf DCB und FR4?
Für DCB und FR4 sind die 4-Leiter-Widerstände BVB, BVN und BVR ausgelegt, jeweils in platzsparender Bauart. Innerhalb dieser drei Typen besitzt der BVN mit der Baugröße 1216 die kleinste Bauform. Der 2-Leiter-Widerstand BVZ ist für den Einsatz auf DCB vorgesehen.
Bietet die Isabellenhütte kundenspezifische Lösungen für Netzanforderungen?
Ja. Das Entwicklungsteam erarbeitet gemeinsam mit dem Kunden Lösungen, die auf die jeweiligen Netzanforderungen zugeschnitten sind. Nach Angaben des Unternehmens zeichnen sich die Produkte durch hohe Präzision und Langzeitstabilität aus.
