Anwendung

Stromversorgung

Sowohl im privaten als auch im industriellen Sektor besteht ein kontinuierlicher Bedarf an zuverlässiger Stromversorgung, der eng mit der Notwendigkeit präziser Messsysteme verknüpft ist. Unser umfangreiches Portfolio an shuntbasierten Widerständen ermöglicht es uns, Ihnen maßgeschneiderte Lösungen anzubieten, die Ihren Anforderungen in diesem Bereich optimal gerecht werden.

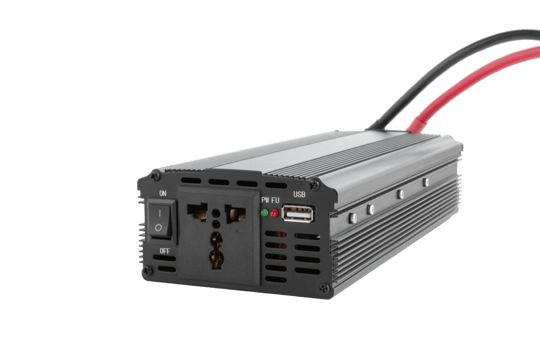

Wechselrichter, DC-AC-Wandler, freigestellt

Strommessung für Stromversorgungssysteme

Die Gewährleistung der Stabilität der Stromversorgung ist sowohl für die Sicherheit als auch für die Verbrauchswerte von entscheidender Bedeutung. Um präzise Messungen durchführen zu können, entwickelt die Isabellenhütte hochpräzise Widerstände und Messsysteme.

Hochpräzise Shunts mit geringem thermischen Widerstand

Eine lange Lebensdauer, kompakte Abmessungen und ein geringes Gewicht sind Grundvoraussetzungen für heutige und zukünftige Stromversorgungssysteme. Um diese Anforderungen zu erfüllen und zu übertreffen, sind Präzision und Zuverlässigkeit bei der Messung von Stromfluss und Leistung wichtig.

Unsere Shunt-Lösung erfüllt diese Herausforderung dank ihrer hervorragenden Performance mit geringem thermischen Innenwiderstand, niedrigem TCR und sehr hoher Präzision.

Elektroenergie Symbol in einer Hand

Bei der Auswahl des geeigneten Shunts für Ihr Stromversorgungssystem sehen sich Entwickler häufig einer Herausforderung gegenüber: Ein höherer Shunt-Widerstand führt zu einem größeren Spannungsabfall. Dies hat jedoch zur Folge, dass auch die Verlustleistung steigt und die Temperatur im Shunt ansteigt. Dieser Temperaturanstieg beeinträchtigt die Messgenauigkeit, da er durch den Temperaturkoeffizienten des Widerstands (TCR) die Widerstandswerte verändert.

Daher ist es ratsam, einen niedrigeren Widerstandswert zu wählen, um sowohl die Verlustleistung zu minimieren als auch die Messgenauigkeit zu gewährleisten.

Hitzebeständige Legierungen

Präzises Temperaturhandling für eine zuverlässige Messung.

Langlebigkeit und Zuverlässigkeit

Die Shunts der Isabellenhütte unterstützen die lange Lebensdauer der Elektrowerkzeuge durch stabile Leistung und reduzierte Wärmebelastung.

Hohe Messgenauigkeit

Dank des niedrigen TCR und des optimierten Spannungsabfalls bieten die Shunts der Isabellenhütte präzise Messungen.

Unsere Produkte für Ihre Stromversorgung

Sollten Sie hier kein passendes Produkt für Ihre Anforderungen finden, kontaktieren Sie uns.

A-H Resistor

4-Leiter-Widerstand mit niedrigem TK. Niedrige Widerstandswerte für hohe Genauigkeit. 10 W Leistung auf Kühlkörper montiert.

Produktbereich: Widerstand
Size: 4618
Power (Watt): 3 - 10
Tol (%): 0.100 - 1.00
Res (Ohm): 0.001 - 100
Details PDF

AZ-H Resistor

4-Leiter-Widerstand mit optimiertem TK. 10 W Leistung auf Kühlkörper montiert.

Produktbereich: Widerstand
Size: 4618
Power (Watt): 3 - 10
Tol (%): 0.100 - 1.00
Res (Ohm): 0.002 - 5
Details PDF

BVE Resistor

2-Leiter-Widerstand aus Verbundmaterial. Sehr niedrige Widerstandswerte. Große Anschlusskontakte für hohe Ströme.

Produktbereich: Widerstand
Size: 5930
Power (Watt): 4 - 15
Tol (%): 1.00 - 5.00
Res (Ohm): 0.0001 - 0.003
Details PDF

BVH Resistor

2-Leiter-Widerstand aus Verbundmaterial. Große Anschlusskontakte für hohe Ströme.

Produktbereich: Widerstand
Size: 3820
Power (Watt): 5
Tol (%): 3.00 - 5.00
Res (Ohm): 0.0005
Details PDF

BVS Resistor

2-Leiter-Widerstand aus Verbundmaterial. Sehr niedrige Widerstandswerte. Große Anschlusskontakte für hohe Ströme.

Produktbereich: Widerstand
Size: 3920
Power (Watt): 2.5 - 12
Tol (%): 1.00 - 5.00
Res (Ohm): 0.0001 - 0.005
Details PDF

BVT Resistor

2-Leiter-Widerstand aus Verbundmaterial. Sehr niedrige Widerstandswerte. Große Anschlusskontakte für hohe Ströme.

Produktbereich: Widerstand
Size: 2512
Power (Watt): 1.5 - 10
Tol (%): 1.00 - 5.00
Res (Ohm): 0.0002 - 0.0068
Details PDF

CMK Resistor

2-Leiter-Widerstand für mittlere Leistungsanforderungen. Niedriger TK <50ppm/K für den gesamten Wertebereich.

Produktbereich: Widerstand
Size: 1206
Power (Watt): 0.5 - 4
Tol (%): 1.00 - 5.00
Res (Ohm): 0.005 - 0.1
Details PDF

CMP Resistor

2-Leiter-Widerstand für mittlere Leistungsanforderungen. Niedriger TK <50ppm/K für den gesamten Wertebereich.

Produktbereich: Widerstand
Size: 2010
Power (Watt): 1 - 2
Tol (%): 1.00 - 5.00
Res (Ohm): 0.01 - 0.5
Details PDF

CMS Resistor

2-Leiter-Widerstand für mittlere Leistungsanforderungen. Niedriger TK <50ppm/K für den gesamten Wertebereich.

Produktbereich: Widerstand
Size: 2512
Power (Watt): 2 - 2.5
Tol (%): 1.00 - 5.00
Res (Ohm): 0.01 - 0.5
Details PDF

IEM-DCR-1000 Sensor

Der IEM-DCR-1000 ist konform zum deutschen Mess- und Eichgesetz und MID. Er verfügt über eine Anzeige- und eine Sensoreinheit, die den Einsatz in der Ladeinfrastruktur und im Versorgungsbereich ermöglicht. Die Kombination aus Anzeigeeinheit (DU) und Sensoreinheit (SU) umfasst die IEM-DCR-Modelle. Das SU-1000 als Einzelgerät ist als IEM-DCS 1000 erhältlich.

Produktbereich: Sensor
Current Range: 0 - 1000
Current Range Options: 1000
Voltage Range: 0 - 1500
Voltage Channels: 4
Interface: OCMF over RF45
Hardware setup: 24 V
Configuration: german calibration law, MID, LNE
Plating shunt: nickel plated
Details PDF

IEM-DCR-125 Sensor

Der IEM-DCR-125 ist konform zum deutschen Mess- und Eichgesetz und MID. Er verfügt über eine Anzeige- und eine Sensoreinheit, die den Einsatz in der Ladeinfrastruktur und im Versorgungsbereich ermöglicht. Die Kombination aus Anzeigeeinheit (DU) und Sensoreinheit (SU) umfasst die IEM-DCR-Modelle. Das SU-125 als Einzelgerät ist als IEM-DCS 125 erhältlich.

Produktbereich: Sensor
Current Range: 0 - 125
Current Range Options: 125
Voltage Range: 0 - 1000
Voltage Channels: 2
Interface: OCMF over RF45
Hardware setup: 24 V
Configuration: german calibration law, MID, LNE
Details PDF

IEM-DCR-1500 Sensor

Der IEM-DCR-1500 ist konform zum deutschen Mess- und Eichgesetz und MID. Er verfügt über eine Anzeige- und eine Sensoreinheit, die den Einsatz in der Ladeinfrastruktur und im Versorgungsbereich ermöglicht. Die Kombination aus Anzeigeeinheit (DU) und Sensoreinheit (SU) umfasst die IEM-DCR-Modelle. Das SU-1500 als Einzelgerät ist als IEM-DCS 1500 erhältlich.

Produktbereich: Sensor
Current Range: 0 - 1500
Current Range Options: 1500
Voltage Range: 0 - 1500
Voltage Channels: 4
Interface: OCMF over RF45
Hardware setup: 24 V
Configuration: german calibration law, MID, LNE
Plating shunt: nickel plated
Details PDF

PBH Resistor

2-Leiter-Widerstand in platzsparender Bauform ähnlich zu TO-247. 10 W Leistung auf Kühlkörper montiert.

Produktbereich: Widerstand
Size: TO-247
Power (Watt): 3 - 10
Tol (%): 0.500 - 5.00
Res (Ohm): 0.0036 - 100
Details PDF

PBV Resistor

4-Leiter-Widerstand bedrahtet. 10 W Leistung auf Kühlkörper montiert.

Produktbereich: Widerstand
Size: 2317
Power (Watt): 3 - 10
Tol (%): 0.500 - 5.00
Res (Ohm): 0.0005 - 1
Details PDF

PMT Resistor

Pulslastwiderstand für Snubberschaltungen oder Vorlade- und Entladeanwendungen.

Produktbereich: Widerstand
Size: 2817
Tol (%): 10.0
Res (Ohm): 0.050 - 2.5
Details PDF

SMK Resistor

2-Leiter-Widerstand mit großen Lötpads. Sehr Leistungsstark. Größte Auswahl an Widerstandswerten bis 0.5 Ohm.

Produktbereich: Widerstand
Size: 1206
Power (Watt): 1 - 1.5
Tol (%): 1.00 - 5.00
Res (Ohm): 0.008 - 0.5
Details PDF

SMP Resistor

2-Leiter-Widerstand mit großen Lötpads. Sehr Leistungsstark. Größte Auswahl an Widerstandswerten bis 1 Ohm.

Produktbereich: Widerstand
Size: 2010
Power (Watt): 2 - 3
Tol (%): 0.500 - 1.00
Res (Ohm): 0.005 - 1
Details PDF

SMS Resistor

2-Leiter-Widerstand mit großen Lötpads. Sehr Leistungsstark. Größte Auswahl an Widerstandswerten bis 1 Ohm.

Produktbereich: Widerstand
Size: 2512
Power (Watt): 3 - 5
Tol (%): 0.500 - 5.00
Res (Ohm): 0.005 - 1
Details PDF

SMT Resistor

2-Leiter-Widerstand mit großen Lötpads. Sehr Leistungsstark. Größte Auswahl an Widerstandswerten bis 4.7 Ohm.

Produktbereich: Widerstand
Size: 2817
Power (Watt): 5 - 7
Tol (%): 0.500 - 5.00
Res (Ohm): 0.004 - 4.7
Details PDF

VMK Resistor

2-Leiter-Widerstand. Standard-Lötpad-Geometrie. Sehr niedriger TK <20ppm/K für den gesamten Wertebereich. Hohe Dauerbelastung. Breites Spektrum an Widerstandswerten bis 470 mOhm.

Produktbereich: Widerstand
Size: 1206
Power (Watt): 1 - 1.5
Tol (%): 1.00 - 5.00
Res (Ohm): 0.01 - 0.47
Details PDF

VMP Resistor

2-Leiter-Widerstand. Standard-Lötpad-Geometrie. Sehr niedriger TK <20ppm/K für den gesamten Wertebereich. Hohe Dauerbelastung. Breites Spektrum an Widerstandswerten bis 1 Ohm.

Produktbereich: Widerstand
Size: 2010
Power (Watt): 2 - 3
Tol (%): 1.00 - 5.00
Res (Ohm): 0.005 - 1
Details PDF

VMS Resistor

2-Leiter-Widerstand. Standard-Lötpad-Geometrie. Sehr niedriger TK <20ppm/K für den gesamten Wertebereich. Hohe Dauerbelastung. Breites Spektrum an Widerstandswerten bis 1 Ohm.

Produktbereich: Widerstand
Size: 2512
Power (Watt): 3 - 4
Tol (%): 1.00 - 5.00
Res (Ohm): 0.005 - 1
Details PDF

Keine Übereinstimmung!

Zur Ihrer Auswahl konnten leider keine Produkte gefunden werden.
